無錫雷士超聲波設備有限公司

作 業 指 導 書

版本號：T90

名稱： 超聲波整機調試工藝規程

文件編號：LSA/Q.WI-CZ-003

超聲波清洗機是一種極其復雜的清洗設備，調試過程比較繁瑣，雷士超聲電子專家通過多次調試，得出的經驗分享給大家。本工藝適合于超聲波清洗整機安裝完畢，進行整機調試。

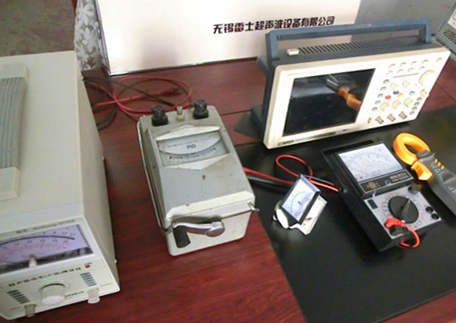

使用儀器及工具

雙蹤示波器      一臺

阻抗特性測試儀  一臺

萬用電表        一臺

聲強測試儀      一臺

兆歐表          一臺

鉗形電流表      一臺

調試步驟

1．用兆歐表測試換能器的靜態阻抗R0，R0≥50MΩ

2．在超聲波清洗槽內注入清水，水位約槽體深度的4/5，加入少量洗潔精（約1‰）。

3．打開超聲波發生器箱蓋，在每塊線路板的交流電源輸入端串一塊電流表。

4．將鉗形表夾于220V電源火線，觀察電流，一般在4~5A

5．打開超聲電源開關，注意觀察各電流表讀數，如超過5A則產即關機，將各線路板L1的、L2的磁芯分別推入少許，直至電流在4A±0.5A。

6．注意觀察散熱風扇是否轉動正常，2~3分鐘后關掉電源，

7．用手感覺各線路板有無發熱，如溫升超過10℃的線路板必須拆除調換。

8．用雙蹤示波器（電壓置于5V/div檔，時間置5μs/ div檔）的CH1探頭測試一塊的Vu作為基準，CH2測得另一塊板的Vce；兩個電壓波形完全重合最佳。如不重合調整CH2線路板的L3磁芯，使之重合。依次調試其它線路板，使所有線路板的Vce方波完全重合，而頻率、電流完全符合規定要求。

9．接下來使用阻抗特性測試儀，主要測試換能器頻率特性和阻抗特性，電容量約為4000PF/個，頻率為28±0.2KHZ

10．利用萬用表測試超聲波電源的輸出頻率

11．最后為了保證超聲波清洗機的超聲波強度，需用超聲波聲強測試儀測量聲場強度，測出聲功率數值。
