雙頻超聲波研究之六：超聲波換能器的阻抗匹配

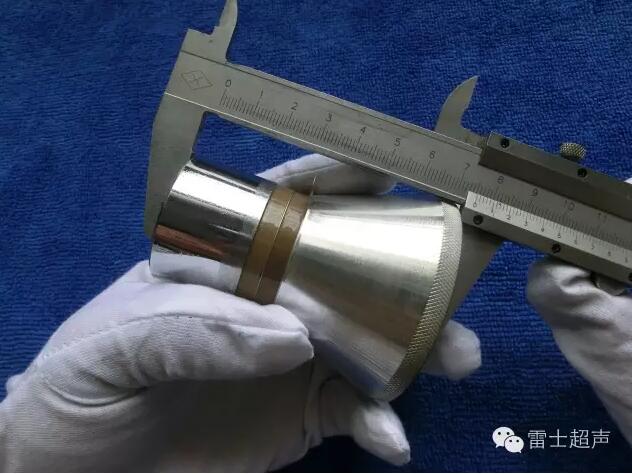

為了提高超聲波換能器的轉換效率，在超聲波發生器和換能器之間，需要接入匹配電路。

超聲波換能器阻抗匹配的方法通常有串聯和并聯兩種，一般串聯匹配能有效地濾除其輸出方波中的諧波成分，比較具有實用價值。

串聯的方法換能器工作于一個特定的頻率，匹配電感也諧振于此，這樣匹配的電感必須取一個由計算而定的量，這種匹配相對于換能器的靜止?fàn)顟B(tài)進行，被稱為靜態匹配。靜態匹配在實際使用時存在一些問題，主要是：串聯匹配的換能器最大功率點并不在某個點，小信號下測出的參數值與大信號下實際運用的值并不相等，換能器很難工作在原先設計的頻率上，不支持頻率跟蹤，因此，靜態匹配的原理只有在一個點上有效，這仍然不實用。

于是，我們采用了一種新的匹配機理，即建立在耦合振蕩基礎上的動態匹配。
